De watervoorziening voor de breedspoor locomotieven.
-->
Het grote voorbeeld.

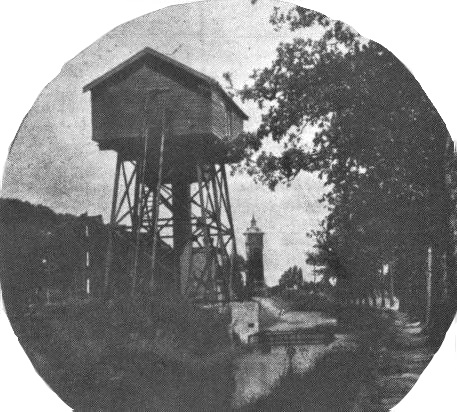

Het waterreservoir zoals het in Assen naast het emplacement stond.





De bouw.
Bij gebrek aan een tekening zullen alle afmetingen aan de hand van foto's gemeten moeten worden.
Nu vond ik op het net ook een foto van een soortgelijk reservoir in Numansdorp. Laat daar nu een tenderlocje naast staan. Inderdaad, een beetje geluk moet je soms hebben.
Dus met wat brugprofielen uit de rommeldoos aan de gang gegaan.
Het onderstel halverwege de bouw. Terwijl deze ligt te drogen, gaan we vast kijken naar de bouw van de bovenbouw.
De afmetingen zijn inmiddels bekend. Uit een plaat styreen van 0,5mm worden een flink aantal smalle stroken gesneden. De randen worden iets afgeschuint met een schuurvijltje. Nu tegen elkaar verlijmd is scheiding van de planken goed te zien.
Als alle wanden zo op maat gemaakt zijn, worden ze tegen elkaar gelijmd. De bodem gaat er in en het dak gaat erop. Eveneens komt de grote koker (rolletje van een kassarol) er onder ter bescherming van de waterleidingen.
Even voor de foto op zijn onderstel gezet. Zo gaat hij er dus uitzien.
Nu kan hij op kleur gebracht worden alvorens hij op het onderstel vast wordt gemaakt. Ladder erbij, en zie hieronder.

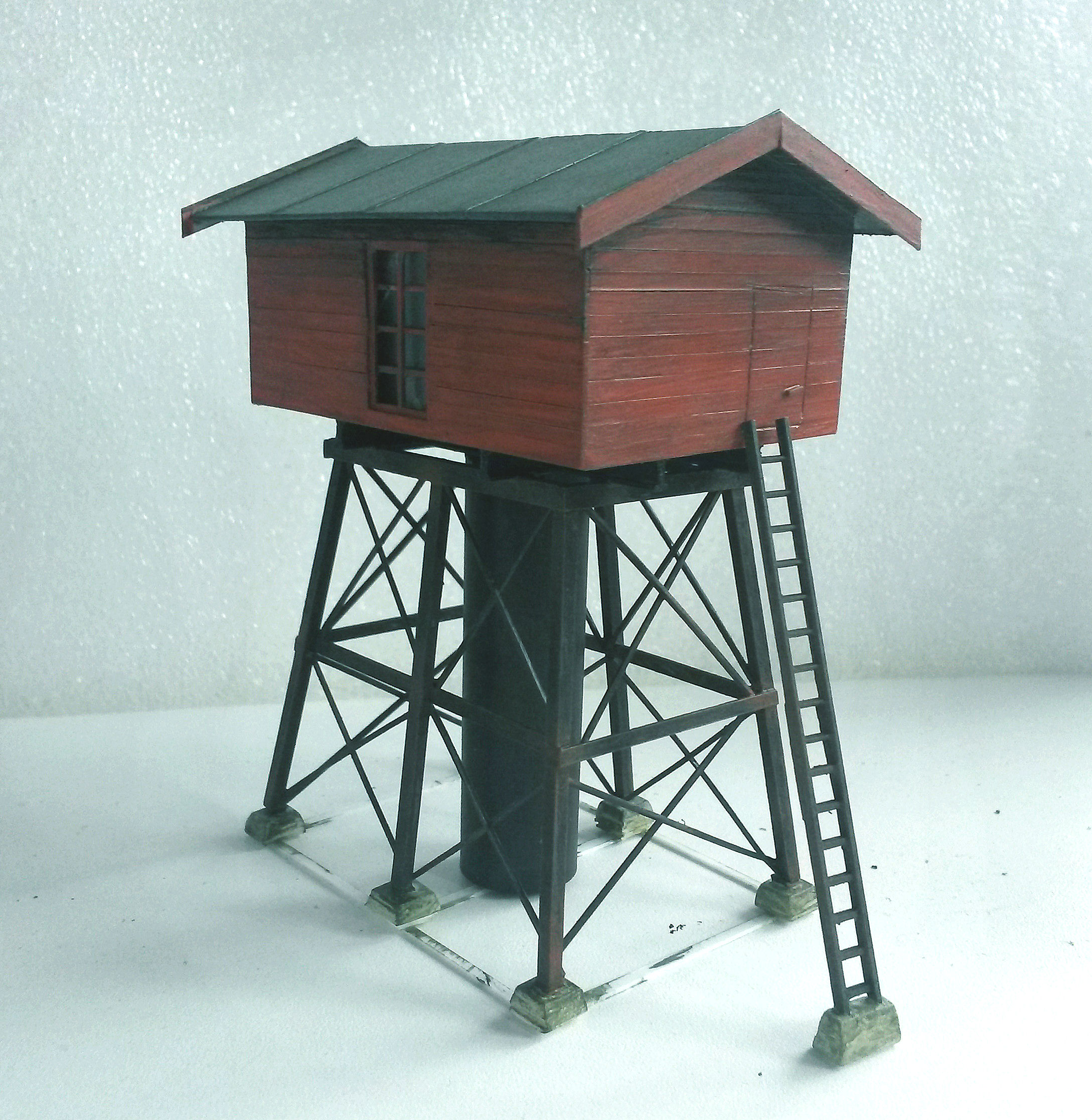

Het complete model zoals hij op het breedspoor gedeelte een plaats krijgt.


Het model.

Dit model is gebouwd in schaal 1:87.
Gebruikte materialen zijn polystyreenplaat- en profiel.
