5-10 tons open goederenwagen(zandwagen) 20107 der Staatsspoorwegen.

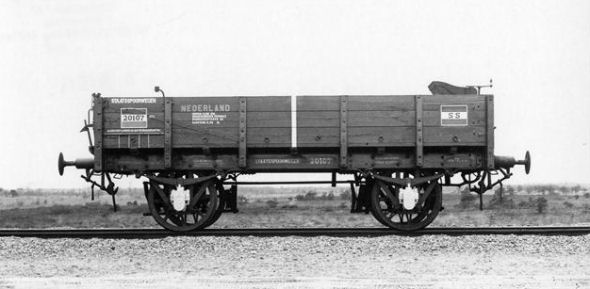

Het grote voorbeeld.

Foto Utrechts Archief

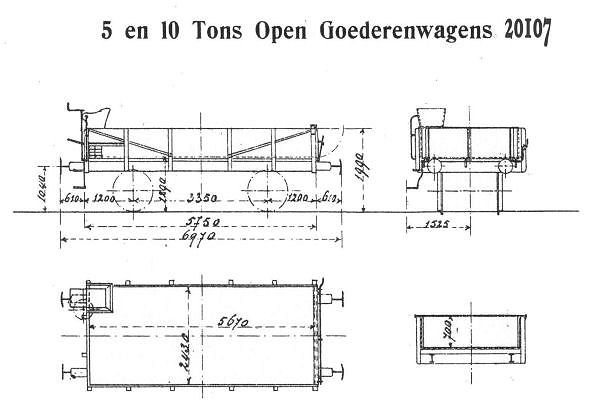

De tekening.

Tekening NS. Met dank aan Floris Dilz




Technische gegevens.

Draagvermogen...............................................................................10 ton.
Bodemoppervlak...........................................................................13,8 m².
Voorzien van.... één afneembaar opklapbaar kopschot, en schroefrem.
Ledig gewicht..................................................................................5,4 ton.
Fabrikant......................................................................Damlust te Utrecht.
Jaar in dienst stelling.........................................................................1865.


Het model.
De bouw

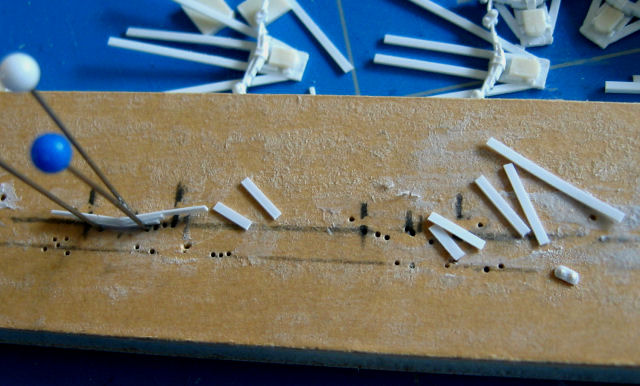

De strookjes voor de veren zijn niet fabrieksgemaakt. Ik heb deze met de hand gesneden om wat relièf te creëren.
De verschillende lengtes worden, zoals de foto laat zien, op elkaar gelijmd.

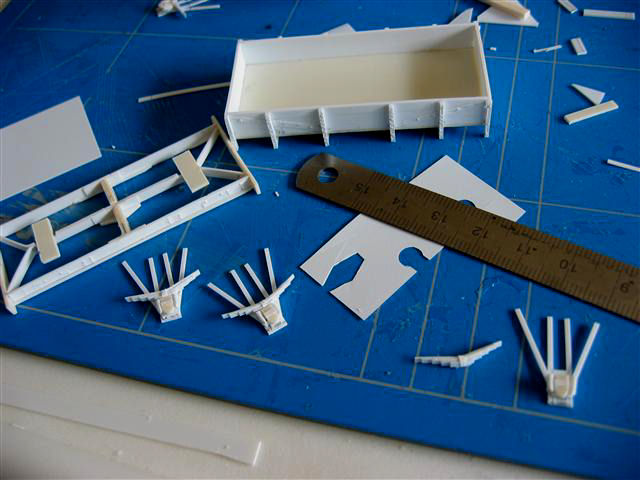

De bak is al gereed. Deze is opgebouwd uit stroken styreen. De staanders zijn gemaakt van 1mm profief met daarop 0.25mm dunne strookjes waarin met een stompe naald de klinknagels zijn ingedrukt.

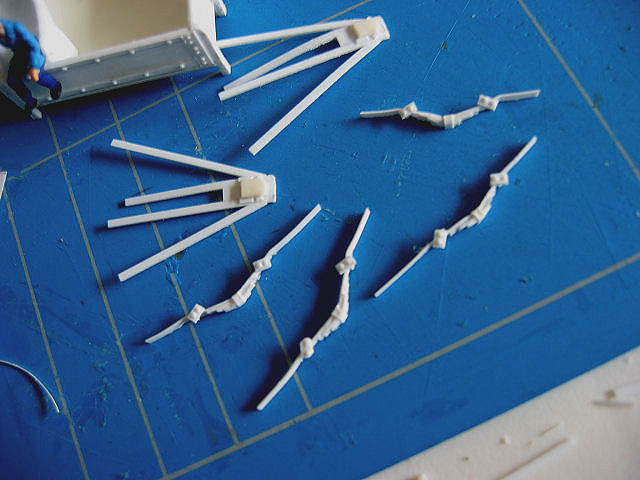

De aspotten en vering is grotendeels klaar om afgewerkt te worden.
De veren zijn hier op de aspotten gelijmd. De aspotten zijn gemaakt van profiel van 1 x 0,5mm.
Ondertussen is ook het onderstel in elkaat gelijmd en voorzien van klinknagels. Deze zijn op dezelfde wijze gemaakt als op de vorige foto is te zien.

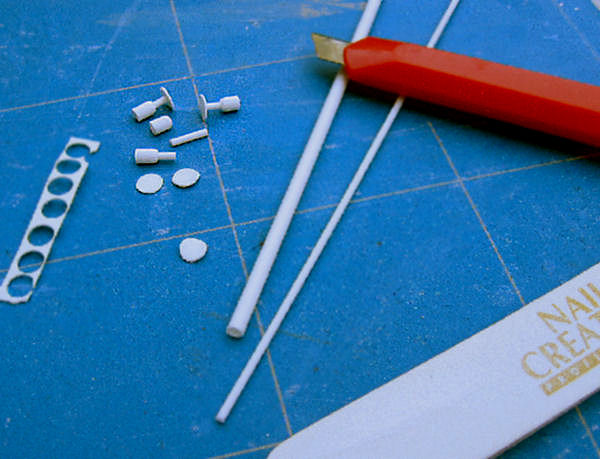

De buffers heb ik gemaakt uit 0,25mm plaat materiaal. Met een perferator heb ik er rondjes uit gehaald.
De bufferpot is gemaakt uit rond profiel van respectievelijk 1mm en 2mm dik.
De wagen is hier zo goed als af. Alleen bij de remmerstoel zal nog even de remhandel, bij de wielen nog de remblokken gemaakt moeten worden.

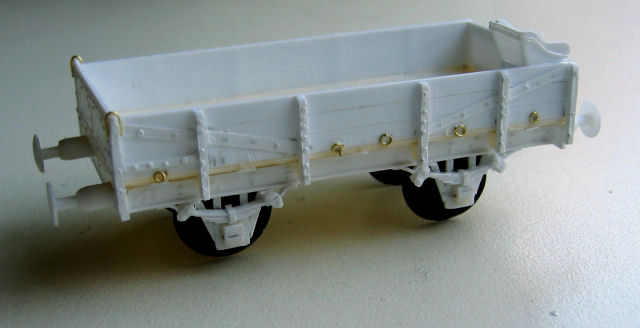

De wagen is gereed om op kleur gebracht te worden. De koppelingen en het opstapje voor de remmer zijn ook aangebracht.
De buffers lijken groot op deze foto, maar dat vertekenig door de lens van de camera.
Hieronder het uiteindelijke model.


Dit model is gebouwd in schaal 1:87 (normaalspoor).
Gebruikte materialen zijn polystyreenplaat- en profiel.
